一、概述
JHSL型縱向撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。
由于本機性能可靠，防護等級高，完全適合在較惡劣的環境中工作，已廣泛應用在冶金、電力、煤炭、化工、港口及水泥等行業。
二、技術參數
1.無腐蝕金屬或破壞絕緣的氣體環境中
2.環境溫度 -20℃～60℃
3.相對濕度 ≤95%
4.動作力 70～110N
5.防護等級 IP65
6.輸出接點 兩常開兩常閉兩組接點
7.接點容量 AC380V 3A
8.絕緣電阻 100MΩ
三.結構與原理
本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為兩組開關體，縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。運行時，當有尖銳物料穿透膠帶后，擠壓感知體—鋼絲繩，鋼絲繩受力后拉動兩端開關體內的滑塊，使其移位而啟動微動開關，輸出停機信號。故障排除后，將滑塊放回原位，輸送機可重新啟動。

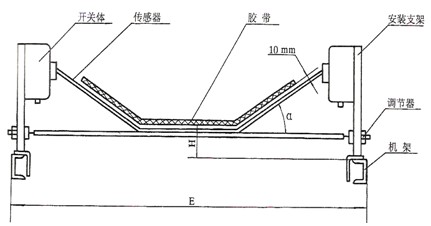

圖一結構與安裝示意圖
四.安裝與接線
1.將安裝支架焊在機架上，開關體固定在支架上；
2.保持鋼絲繩與膠帶距離為10mm；
3.調節器可用來控制鋼絲繩受力大小，調整后應使動作力滿足技術要求，并將調整螺母鎖緊。
4.接線：打開上蓋，按圖二標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。
五.定貨須知
定貨時應提供帶寬及槽角。
