LDM-X溜槽堵塞傳感器說明書
LDM-X溜槽堵塞傳感器
LDM-X溜槽堵塞傳感器用于帶式輸送機系統中溜槽是否發生堵塞，如果發生堵塞，本檢測器可通過接入本機的檢測線路發生故障信號，如將故障信號接至光或聲的用電器上，即可發出光或聲信號。
溜槽堵塞保護裝置LDM-X（堵料檢測開關）適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
LDM-X溜槽堵塞傳感器-參數介紹
LDM-X溜槽堵塞傳感器-參數介紹
接點容量：1A/125（DC），5A/250V或480V（AC）。
殼體防塵、防腐、防雨。防護等級：IP55
開關個數：1個常開或1個常閉（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20 --60℃
LDM-X溜槽堵塞傳感器設備介紹
主要特點
該檢測器采用側壓活動門式動作結構，壓簧使壓門在故障清除后即可復位，背部開門，使接線、安裝及檢測極為方便，采用了高密封的檢測開關，提高防護等級，動作力為5公斤，極限行程為23毫升，本機整體采用噴塑工藝，增加防腐蝕。
工作原理
LDM-X溜槽堵塞傳感器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
結構特性
LDM-X溜槽堵塞傳感器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；
LDM-X溜槽堵塞傳感器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；
帶防腐層的鑄鋁外殼
重載微型開關觸點
靈敏度高，作用力只需0.9Kg即可觸發開關
機內選用進口行程開關，動作靈敏、可靠性高；
技術指標 動作角度5°，極限角度10°
使用條件
1、海拔高度低于2000m
2、環境溫度：-35℃~+50℃
3、相對濕度：不大于95％
4、大氣壓力：80~110Kpa
5、工作位置：安裝在溜槽不受物料沖擊的側壁上
安裝與接線
（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2）
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。

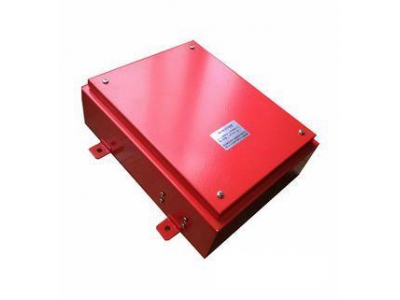

LDM-X溜槽堵塞傳感器實物圖
