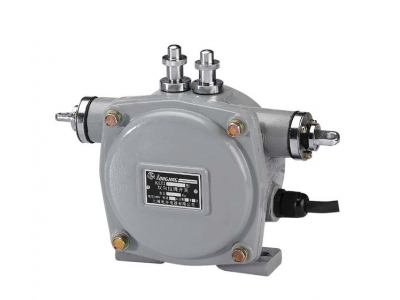

ZDLX型拉線急停開關
1．概述
ZDLX型拉線急停開關適用于煤礦有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等礦山以及選煤廠、鋼鐵廠、熱電廠、港口、糧庫等使用環境。用作輸送機沿拉繩緊急閉鎖保護。
1.1使用環境條件
環境溫度： -20~+40℃
相對濕度： 不大于95%（+25℃）
1.2主要特點
a．可雙向拉繩，人工復位；
b．密封性能好，動作可靠，維護方便；
2．主要技術指標
防爆形式： 礦用本質安全型，ibI
外殼防護等級：IP54
觸點容量：AC380V、DC220V，5A（煤礦井下使用時，須與本安電路連接）
觸點數量：每個行程開關常開1組，常閉1組
行 程： 20~40mm
拉 力： 150±20N
引入電纜外徑：左右出線口（2個）6~12mm
重 量： 7.5kg
3．工作原理
正常工作時，拉桿不轉動內部行程開關不動做，控制回路內的接點處
于常閉。當膠帶機出現任何故障需要緊急停車時，只要拉動任意端的鋼絲繩，拉桿旋轉帶動內部行程開關動作。膠帶機電氣控制裝置接收到此信號后，發出指令，切斷電機電源。
故障排除后，人工將開關復位。不通過人工復位，拉桿不能退回原位，
開關起閉鎖作用。
4．使用方法
4.1 安裝
用戶應根據本開關的安裝孔尺寸，自制安裝板。將開關固定在安裝板上。本開關也可以用螺栓直接安裝在機架上或運輸?shù)佬腥艘粋?cè)的墻壁或欄桿上，膠帶輸送機沿線一般間隔50~100米安裝一臺閉鎖開關。鋼絲繩一端固定在本開關拉桿上，另一端固定在輸送機機架或墻壁、欄桿固定點上。
4.2 接線
本開關內部接線，用戶可根據需要選擇電纜外徑在6~12mm的2~4芯信號電纜，把各臺閉鎖開關和電控裝置連接起來。
4.3 注意事項
a．煤礦井下使用時，必須與本質安全型電路連接。
b．安裝時應保證拉繩松緊適當，以便開關可靠動作和復位；
c．定貨時用戶應提出需用的拉繩長度，另外計費。
